Гидравлическое подключение панелей ИНФРАПАНЕЛЬ ИП

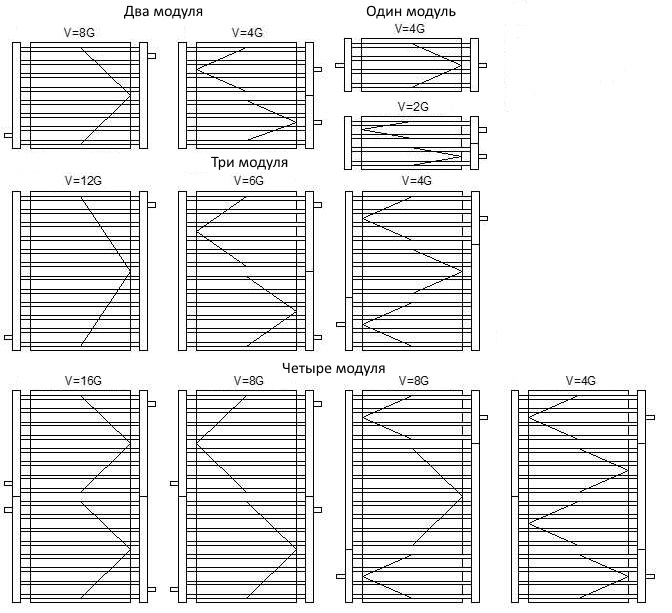

Панели инфракрасного отопления ИНФРАПАНЕЛЬ ИП могут быть подключены по-разному, на усмотрение проектировщика, исходя из соображений достижения наиболее равномерного температурного поля в отапливаемом помещении, минимизации потерь давления в приборах и оптимальности прокладки подводящих теплоноситель трубопров. Возможные типы подключения представлены на рисунке.

Условные обозначения:

G - минимальный/расчетный расход в одной трубе

V - общий расход через панель

Дополнительные материалы по проектированию, монтажу и эксплуатации оборудования ИНФРАПАНЕЛЬ ИП приведены в технической документации производителя.
