ПРИНАДЛЕЖНОСТИ: коллекторы, штанги крепления, стыковые накладки ИНФРАПАНЕЛЬ ИП

Коллекторы

Коллекторы для отопительных панелей изготавливаются из квадратной трубы (40х40) с последующим привариванием необходимого количества выпусков для соединения труб, а также под общую муфту подачи/выпуска теплоносителя (G1) и/или муфту подключения воздухоотводчика (G¹/₂).

В последствии изделие окрашивается или цинкуется.

В зависимости от наличия/отсутствия общей муфты подвода/выпуска теплоносителя коллекторы бывают проходные или распределительные, соответственно.

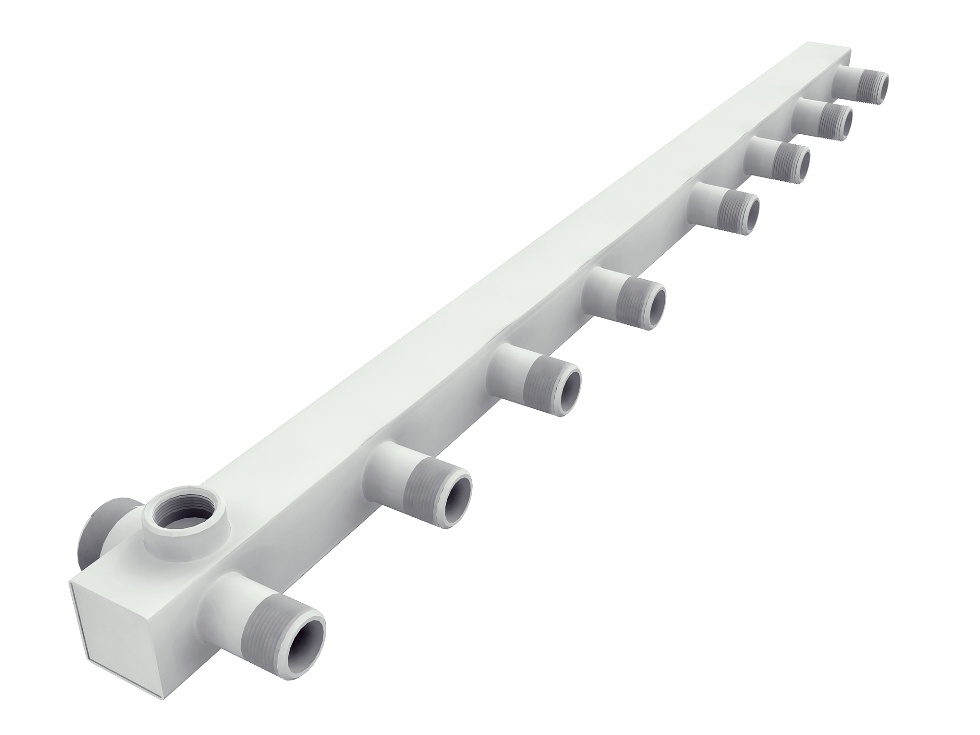

Внешний вид стандартных проходых коллекторов:

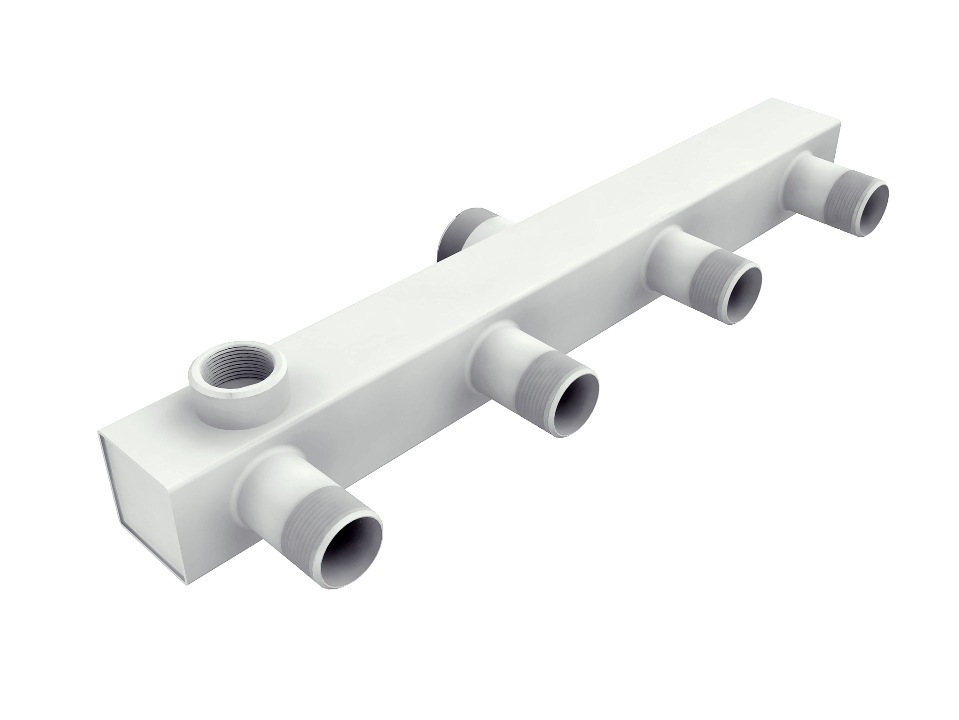

Коллектор для одной панели

Коллектор для соединения двух панелей

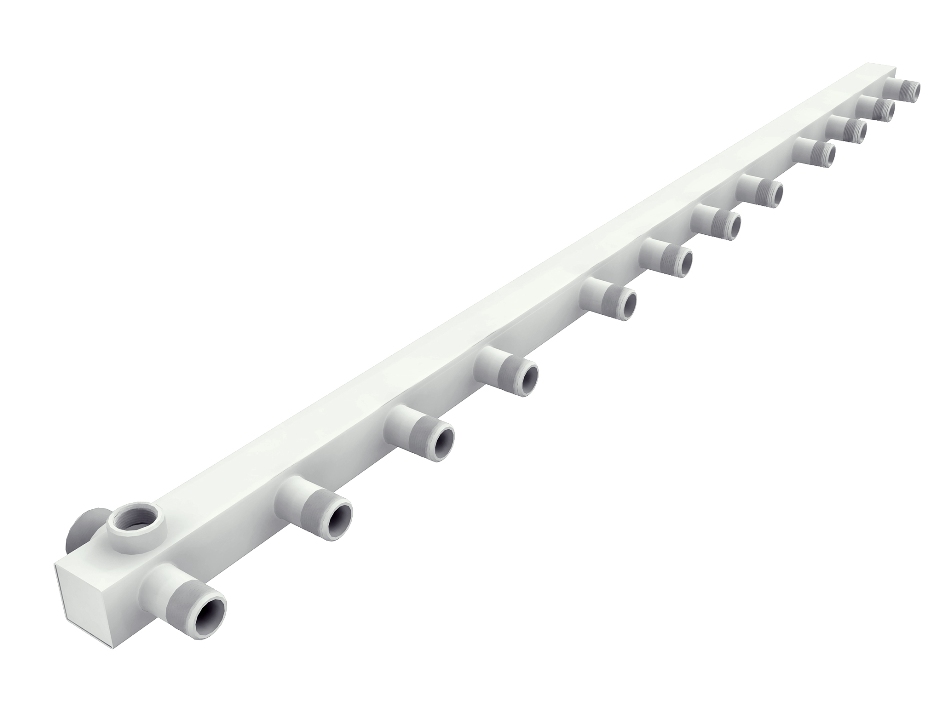

Коллектор для соединения трёх панелей

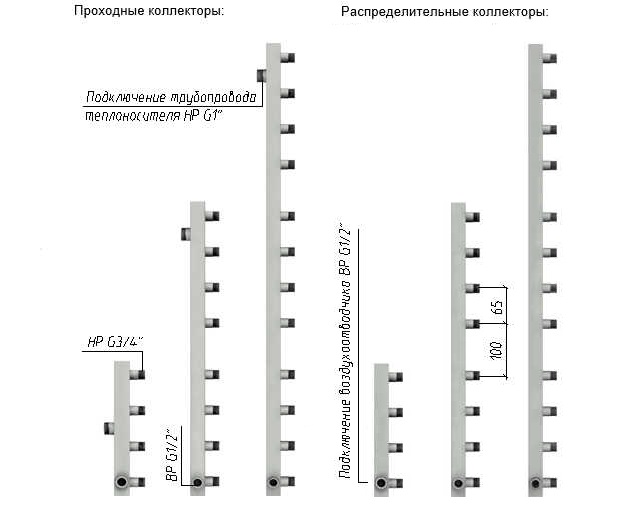

Общая номенклатура коллекторов:

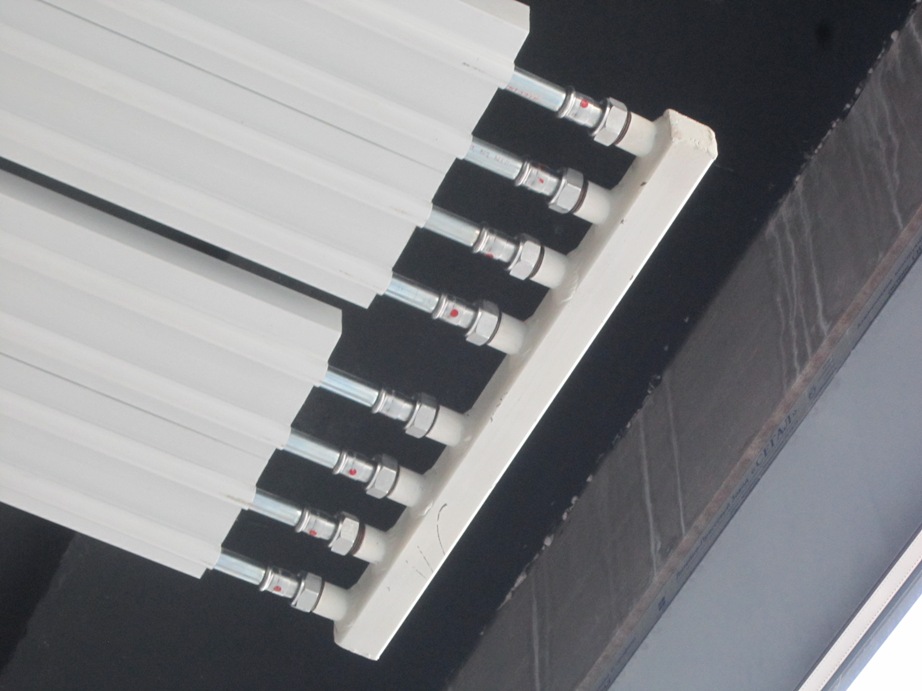

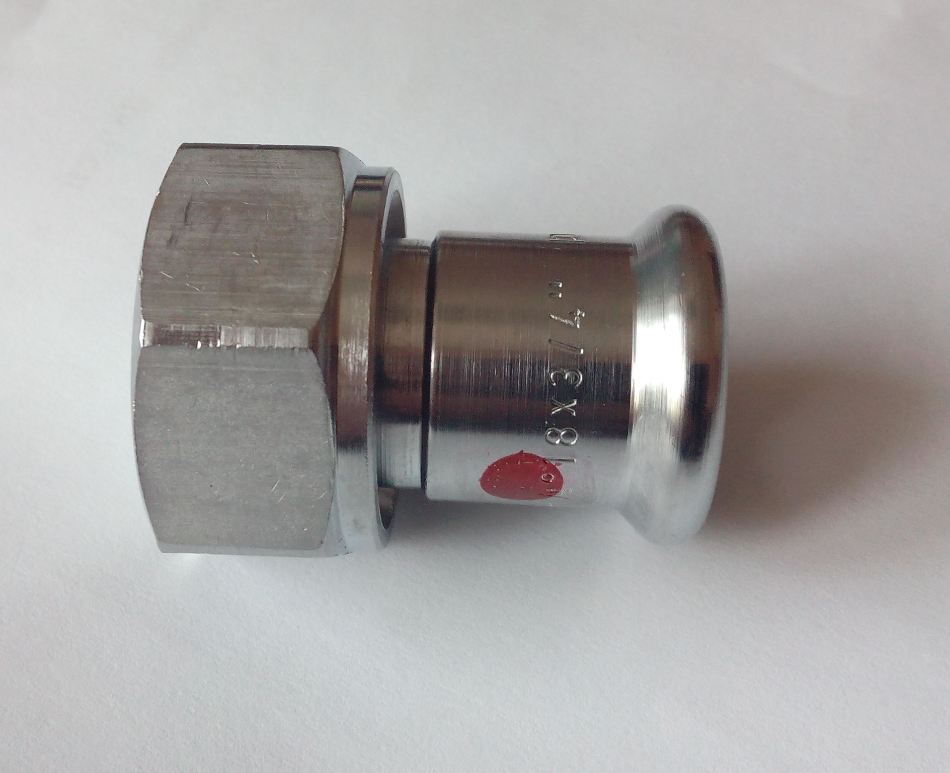

Соединение труб панели с выпусками коллектора происходит с использованием специальных пресс-муфт (18 мм) с накидной гайкой ³/₄"

ПРОБЕЛ

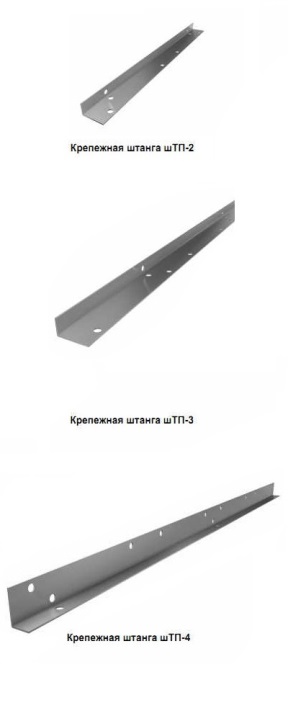

Крепежные штанги (общие штанги подвеса)

Штанги подвеса панелей являются общими элементами для единых осей подвеса отопителей панелей двойных, тройных и более. Крепежные штанги изготовлены из стального уголка. В комплектацию этих элементов входит необходимое количество монтажных карабинов для крепления штанг с поперечными связями панелей. Следует отметить, что, как правило, одинарная модель крепится самостоятельно за собственные оси подвеса и крепежных штанг не имеет.

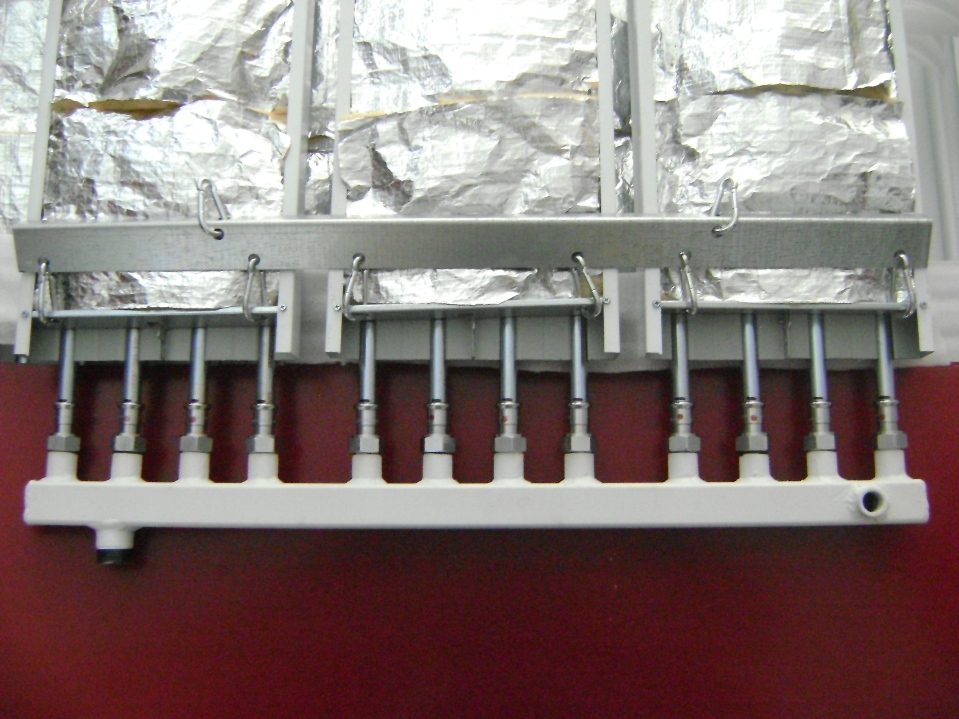

Внешний вид тройного модуля с креплением к общей штанге подвеса и коллектором

Стыковая накладка

Стыковая накладка является декоративным элементом. Она предназначена для скрытия места соединения панелей. Монтаж стыковой накладки производится уже после выполнения всех работ по соединению и подключению панелей, проверки фитинговых соединений на герметичность. Крепление стыковой накладки осуществляется саморезами.

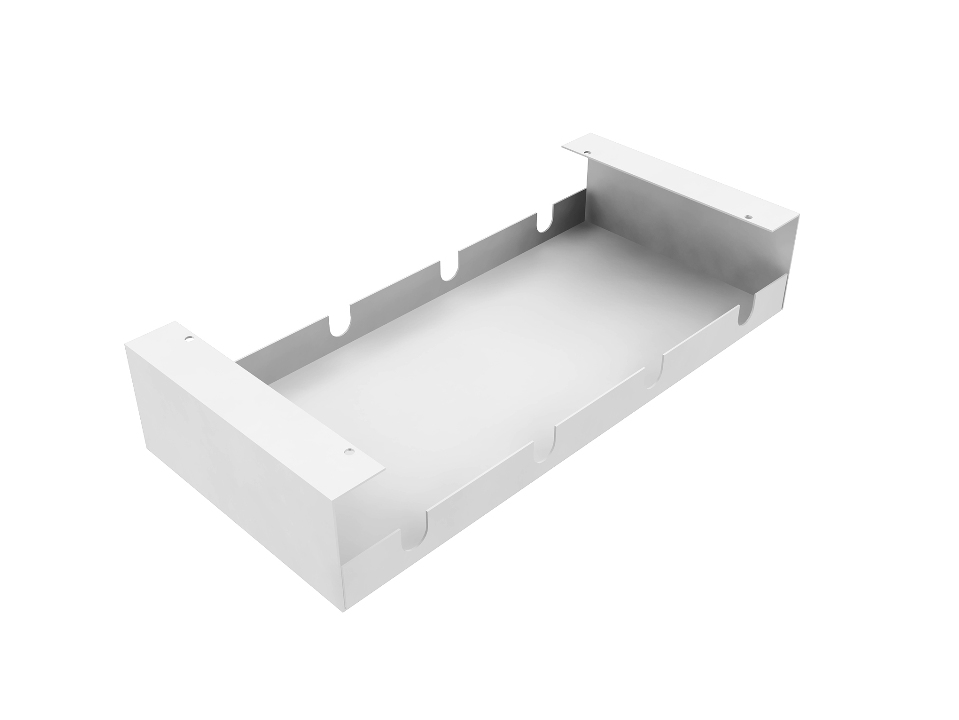

Внешний вид стыковой накладки

Дополнительные материалы по проектированию, монтажу и эксплуатации оборудования ИНФРАПАНЕЛЬ ИП приведены в технической документации производителя.
